1. Diepgaande analyse van samenstelling van de minerale kernlaags
1) Minerale samenstelling van FR A2 Fireproof Aluminium composietpaneel
Het minerale gehalte van de kernlaag van FR A2 Fire Oid Aluminium composietpaneel ligt meestal tussen 80% en 95%, voornamelijk samengesteld uit de volgende componenten:
- aluminium hydroxide (ath): 45-55%, ontledingstemperatuur 180-200 diploma, warmteabsorptie 1970J/g
- magnesiumhydroxide (mdh): 25-35%, ontledingstemperatuur 340-490 graad, warmteabsorptie 1300J/g
- Gemodificeerd silicaat: 10-15%, Verbeter de structurele stabiliteit
- Clay van nano-kwaliteit: 5-8%, Barrière-eigenschappen verbeteren
- Zink Boraat Complex: 3-5%, Synergetisch vlamvertragend effect
Innovatieve procesfuncties:
Nano-klei (inhoud tot 12%) wordt gelaagde gradiëntvultechnologie aangenomen en is geconcentreerd verdeeld in het 5 mm-oppervlak van het oppervlak, de middelste laag handhaaft een hoog ATH-gehalte en de onderste laag versterkt de MDH-verdeling om een driedimensionale brandbarrière te vormen.
2) Vergelijking van minerale samenstelling van Grade B1 brandwerende aluminium composietpanelen
Het minerale gehalte van typische graad B1 aluminium composietpanelen bevindt zich in het bereik van 50-70%:
- aluminium hydroxide: 30-40%
- magnesiumhydroxide: 15-20%
- Organic Phosphorus Flame Retardant: 8-12%
- calciumcarbonaatvuller: 10-15%
- Andere additieven: 5-8%
Kernverschillen:
(1) Grade A2 verlaat organische vlamvertragers volledig, terwijl klasse B1 nog steeds afhankelijk is van sommige organische fosforverbindingen
(2) Grade A2 maakt gebruik van minerale grondstoffen met een hogere zuiverheid (zuiverheid groter dan of gelijk aan 99%)
(3) Grade A2 voegt gemodificeerde materialen van nano-kwaliteit toe om de dichtheid te verbeteren
(4) Grade B1 gebruikt calciumcarbonaat als vulmiddel om de kosten te verlagen
2. Kwantitatieve vergelijking van de prestaties van brandbeveiliging
1) Vergelijkingstabel met belangrijke prestatie -indicatoren
| Testitems|FR A2 Standaardwaarde|B1 Standaardwaarde|Prestatieverbetering |
| Verbrandingswaarde (MJ/kg)|Minder dan of gelijk aan 3. 0|Minder dan of gelijk aan 8.2|63%↓ |
| Rookdichtheidsclassificatie (SDR)|Minder dan of gelijk aan 50|Minder dan of gelijk aan 75|33%↓ |
| Kritische thermische stralingsflux (KW/m²)|Groter dan of gelijk aan 15|Groter dan of gelijk aan 8|87,5%↑ |
| Rooktoxiciteit (LC50)|Groter dan of gelijk aan 25 mg/l|Groter dan of gelijk aan 15 mg/l|66%↑ |
| Flame Spread Index|Minder dan of gelijk aan 20|Minder dan of gelijk aan 60|66%↓ |
| 600 graden resterende gewichtssnelheid|Groter dan of gelijk aan 85%|Groter dan of gelijk aan 60%|41,7%↑ |

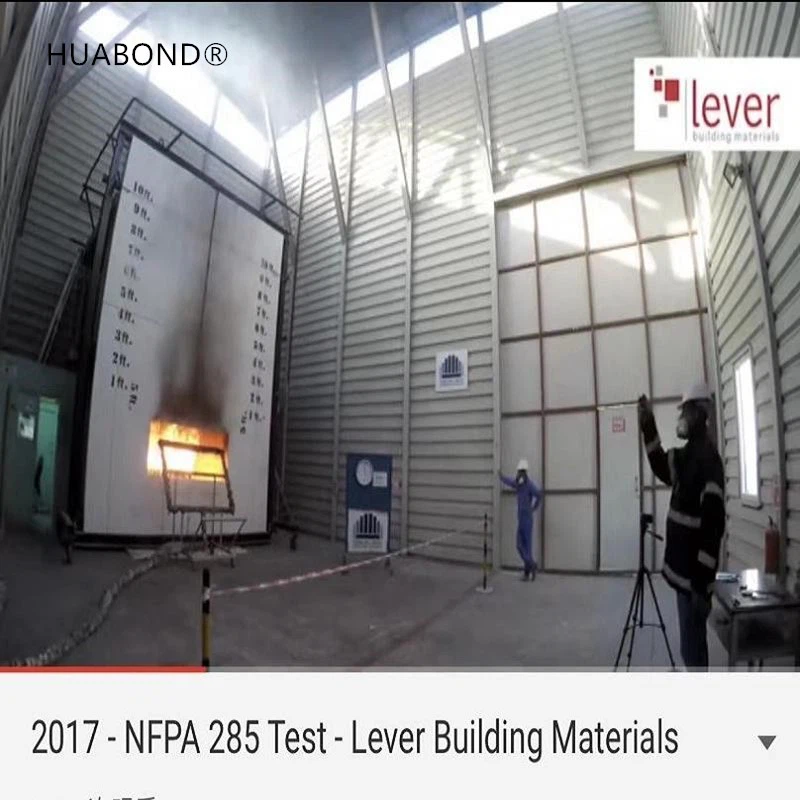

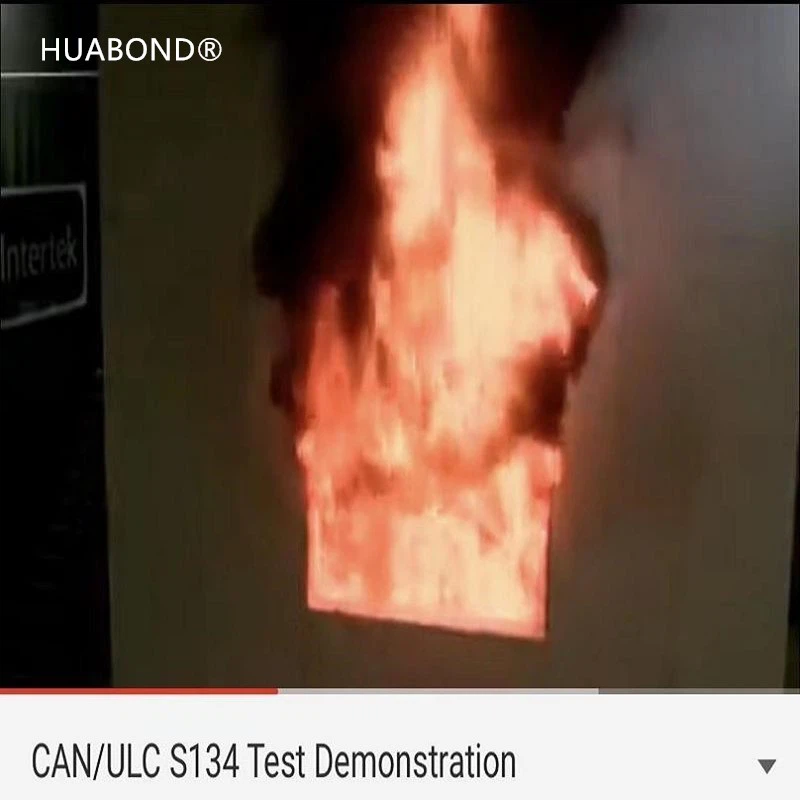

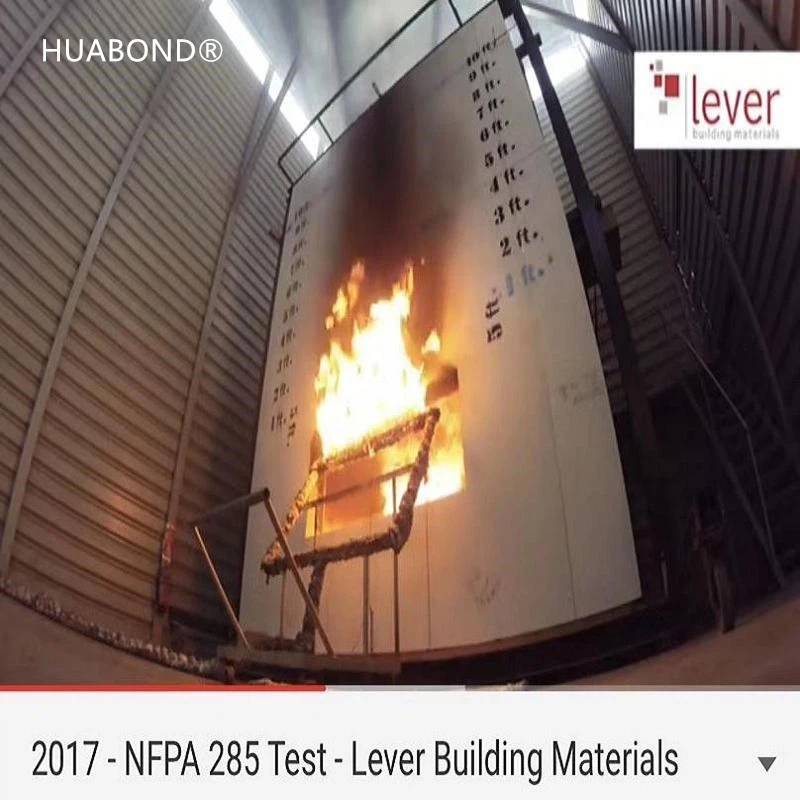

2) Vergelijking van simulaties van belangrijke testscenario's
(1) Free-Scale Room Fire Test (ISO 9705):
- Grade A2 geen flashover vond plaats binnen 15 minuten, maximale warmtevrijheidssnelheid 1,8 MW
- Grade B1: Flashover trad na 8 minuten op, bereikte piekwarmte -afgifte 4,2 MW
(2) Kegelcalorimetrietest (50 kW/m²):
- Grade A2 piekwarmteafgifte (PHRR) 45 kW/m²
- Grade B1: PHRR bereikte 110 kW/m²
(3) Verticale verbrandingstest (UL94):
- Grade A2: bereikt V -0 niveau (zelfuitblikkend binnen 1 seconde)
- Grade B1: V -1 Niveau (zelfuitblikkend binnen 30 seconden)
3) Verschillen in brandbeveiligingsmechanismen
Grade A2 Triple Protection Mechanism:
(1) Fysieke barrière: nano-klei vormt een dichte koolzuurhoudende laag (expansiecoëfficiënt van 8-10 tijden)
(2) Chemisch endotherm: dubbele hydroxide ontleedt en absorbeert 2,8 MJ/kg warmte
(3) Gasfase vlamvertrager: geeft waterdamp vrij om de zuurstofconcentratie te verdunnen (volumeaandeel van 35%)
Grade B1 -beveiligingsfuncties:
(1) Organische fosfor ontbindt zich om po · vrije radicalen te genereren om kettingreacties te onderbreken
(2) Calciumcarbonaat ontleedt en absorbeert warmte (178 kJ/mol)
(3) Vertrouwen op materiële carbonisatie om de verbranding uit te stellen
3. Uitgebreide prestatievergelijking
1) fysieke en mechanische eigenschappen
(1) Buigsterkte:
- Grade A2: groter dan of gelijk aan 85MPa (ASTM D790)
- Grade B1: minder dan of gelijk aan 60MPa
(2) Thermische expansiecoëfficiënt:
- Grade A2: 23 × 10⁻⁶/ Degree
- Grade B1: 45 × 10⁻⁶/ graad
(3) Weerweerstand (Quv 3000h):
- graad A2 kleurverschil ΔE minder dan of gelijk aan 2. 0
- Grade B1 ΔE groter dan of gelijk aan 4,5
2) milieuprestaties
(1) VOC -emissies:
- A2: minder dan of gelijk aan 50UG/M³ (ISO 16000)
- b1: 200-300 ug/m³
(2) gehalte aan zware metalen:
- A2 voldoet aan en 71-3 speelgoedstandaard voor kinderen
- B1 bevat trace antimoonverbindingen (0. 1-0. 3%)
3) Economische analyse
(1) Initiële kosten:
- A2 Unit Prijs: $ 23-33/㎡
- B1 Unit Prijs: $ 16-18/㎡
(2) Levenscycluskosten (20 jaar):
- A2 -onderhoudskosten zijn 40% lager
- Verzekeringskostenverschil kan 30% bereiken
- Verhoogd ruimtegebruik als gevolg van langdurige brandweerstandsperiode
4. Beslissingsmodel voor toepassingsscenario
Het wordt aanbevolen om de brandweerrisicobeoordelingsmatrix te gebruiken voor selectie:
| Risicieniveau|Bevolkingsdichtheid|Vuurbelasting|Aanbevolen niveau|Toepasselijk scenario -geval |
| Extremely high risk (Class I) | >5 people/㎡ | >800 mJ/m²|A2|Subway -platform, ziekenhuis ICU, datacenter |
| Hoog risico (Klasse II)|3-5 mensen/㎡|500-800|A2/b 1+|Commercieel complex, schoolonderwijsgebouw |
| Gemiddeld risico (Klasse III)|1-3 mensen/㎡|300-500|B1|Kantoorgebouw, hotelkamer |
| Laag risico (Klasse IV) |<1 person/㎡ | <300 | B2 | Warehousing facilities, factory buildings |
5. Trends voor technologieontwikkeling
1. Onderzoek en ontwikkelingsrichting van de nieuwe generatie van een 2+ grade materialen:
- Grafeen -gemodificeerde minerale vulstoffen (thermische geleidbaarheid verminderd met 40%)
-Zelfherstellende brandvertragende coating (crack zelfherstel na 600 graden)
- Integratie van faseverandering energie -opslagmateriaal (verhoog thermische traagheid met 30%)
2. Intelligente productiebraak:
- Mineral Filler AI Ratio System (realtime optimalisatie van vlamvertragende efficiëntie)
- Microwave -uithardingsproces (productie -energieverbruik verminderd met 25%)
- Online inspectie van thermische beeldvorming (defectdetectiepercentage 99,99%)
6. Aanbevelingen voor technische applicatie
1) Speciale knooppuntbehandeling:
(1) Keramische vezeltape + opgenomen brandwerende afdichtmiddel moet bij de gewrichten worden gebruikt
(2) A {2- grade warmtebestendige roestvrijstalen schroeven (smeltpunt groter dan of gelijk aan 1500 graden) moeten worden gebruikt voor bevestigingen
(3) gebogen oppervlakken moeten worden behandeld met secundaire brandwerende coatings
2) Specificaties voor onderhoud en inspectie:
(1) Quarterly infrared thermal imaging inspection (temperature difference >5 graden vereist waarschuwing)
(2) Jaarlijkse bemonsteringsinspectie van minerale kristalliniteit (XRD -analyse)
(3) BRANDPROVENDE PRESTATIES HER-INSPECTION om de 5 jaar (bemonsteringssnelheid groter dan of gelijk aan 3%)
Conclusie:
FR A2 Fire Oid aluminium composietpaneel heeft een kwalitatieve sprong in brandwerende prestaties bereikt in vergelijking met graad B1 tot geoptimaliseerde minerale verhouding en structureel ontwerp. De calorische waarde van de verbranding wordt met 63% verlaagd en de rooktoxiciteit is verbeterd met 66%. Het is een ideale keuze voor het voldoen aan strikte vereisten voor brandbeveiliging. In werkelijke technische toepassingen is het noodzakelijk om wetenschappelijk het gebouw te selecteren op basis van het risiconiveau van het bouw, gebruiksfunctie en levenscycluskosten, terwijl ze aandacht besteden aan de prestatieverbetering door de ontwikkeling van opkomende technologieën. Met de continue verbetering van de veiligheidsnormen van de bouw, worden een 2- -materialen snel doordringen van speciale plaatsen naar high-end civiele velden, wat de technologische innovatie van brandweer bouwmaterialen leidt.
